空调智能化霜板安装调试-空气能化霜故障维修调试方法

海润通控空调智能化霜控制器,针对空调不化霜或者化霜效果不好的问题设计开发,抛弃普通定时化霜的弊端,采用目前最先进的模糊智能化霜控制逻辑,通过实时监测环境温度与盘管翅片温度的温差,智能判断化霜开始温度与化霜结束温度。控制器具备一定的学习能力,在化霜时根据盘管翅片温度回升的速率,智能判断霜层厚度,自动调整化霜时间根据室外环境温度的变化,自动调整化霜周期,达到精确化霜,多霜多化,少霜少化,无霜不化的完美化霜效果。

空调智能化霜程序技术说明>>>http://www.hirunk.com.cn/?p=2057

海润通控空调智能化霜控制器可广泛通用各种不同类型的风冷热泵型空调,空气能热水机组。彻底解决各种化霜问题,大幅提高空调制热效果。

本产品可独立运行,无须改动机组原控制,不影响夏天制冷运行,即使化霜控制器故障,也不影响机组原有的任何功能,是空调维修新一代通用改装配件。

海润通控智能化霜控制器

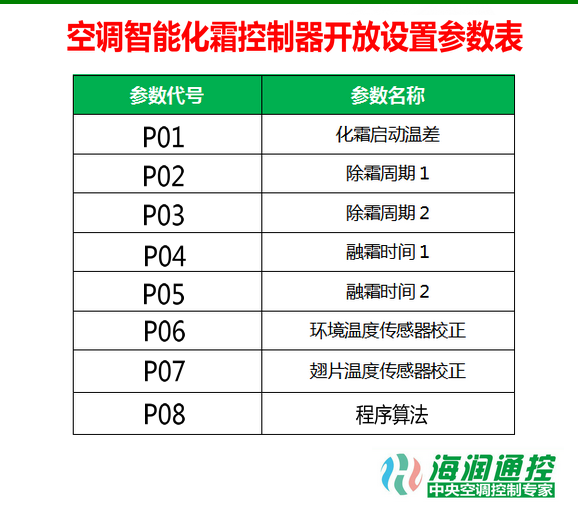

海润通控空调化霜控制器参数表

详细参数请以随货说明书为准



为了让广大用户更方便的安装调试,我们将安装调试注意事项列举如下:

本产品的设计初衷,即让广大空调维修技术人员安装调试方便,因此我们采用了最新的智能化霜控制逻辑,化霜关键参数可开放设置,控制器默认的参数,可以满足全国各地大多数地区的化霜要求,一般无需设置。也可以根据使用地区环境的不同机组情况的差异,进行参数细调,以达到完美的化霜效果。

1,温度传感器安装:(非常关键)

化霜控制器主要通过温度传感器采集实时温度进行化霜智能控制,因此温度传感器的正确规范安装尤为关键。控制器配有两根温度传感器,均是相同规格。安装时室外环境温度探头(AI1)与翅片温度探头(AI2)不要装反。室外环境温度探头应该悬空放置于室外环境空气中,远离冷凝器周边安装,避免散热风扇影响。翅片温度探头请参照随货说明书的详细安装图解。

温度探头正确安装直接影响控制器正常化霜与否,请务必按规范要求安装。

 2,化霜关键参数设置:

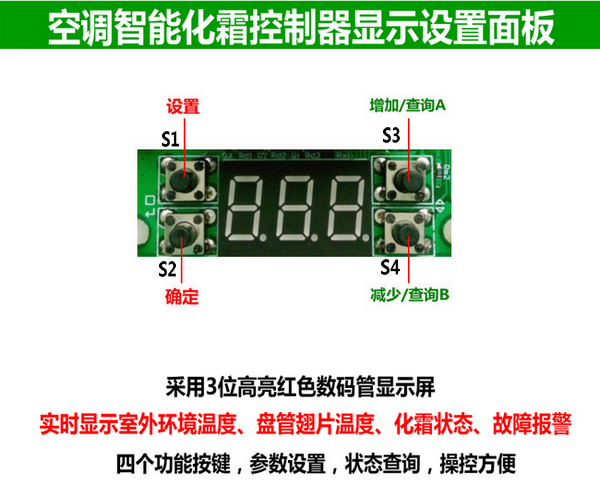

控制器通电后,长按“设置”键约5秒,数码管显示:P01 ,即进入参数设置状态。

按“增加/查询A”键或“减少/查询B”键,可以选择参数,选择某个参数后按“确定”键进入该参数值,再按“增加/查询A”键或“减少/查询B”键,可以设置改变参数,修改完成后,长按“确定”键约3秒,自动保存参数。控制器自动退出参数设置状态,恢复到正常显示。

化霜启动温差:出厂设置默认为10度,即环境温度减去翅片温度大于10度,将满足控制器化霜启动的首要条件。尤为关键,本参数影响化霜的启动时间。温差设置越大,相对化霜启动越慢。温差设置越小,相对化霜启动越早。根据这个原理,可以根据机组实际运行结霜情况,适当的调整。

除霜周期: 即化霜间隔时间,控制器根据环境温度的不同,可以在参数范围内自我调整。一般无需设置,在安装调试时,如发现偏离较大。可以适当细调。

融霜时间:即化霜工作时间,控制器根据化霜时盘管翅片温度回升的速率,可以在参数范围内自我调整。一般无需设置,在安装调试时,如发现偏离较大。也可以适当细调。

温度传感器校正 安装时如果温度传感器的连接线有加长,可能会存在温度误差。可通过此参数进行校正。

程序算法:控制器具备先进的算法切换功能,出厂默认为智能模糊算法,此算法将按照设定时间参数,进行化霜控制。当设定为自适应学习算法时,控制器将在参数设定范围内智能调节除霜周期与融霜时间,并且监控环境温度实时动态变化、每次化霜的实际效果及机组的运行状态,自我校正,实现化霜全智能化控制。

3,化霜启动条件的判断:

首先,空调机组在冬季制热运行时,室外机盘管翅片结霜这是一个正常的现象,化霜主要的目的,是避免结霜过厚影响换热。绝不是室外机盘管翅片有结霜就需要化,应该根据结霜的厚度,选择一个合适的化霜启动点进行化霜运行。一般根据经验,当冷凝器翅片结霜面积超过50%以上,并且具备一定的厚度。这时就应该启动化霜运行模式。这样既不影响机组正常制热量,也可以迅速融霜。过早或者过迟启动化霜,对机组正常制热运行都是不利的。

4,影响化霜效果的因素:

我们知道,化霜运行实际上对空调机组来说就是制热/制冷模式的转换,化霜效果与机组的正常运行状态直接相关。

举例说明 ; 当机组系统本身存在故障,如缺冷媒,就会导致融霜效率低下。在控制器最大化霜时间内,无法迅速将霜化完,这样势必就会影响下一次化霜,累计以后就会导致霜层越结越厚,最终机组故障报警停机。影响机组正常制热运行。

如上所述,空调机组的完美化霜效果,是由众多因素相互影响的,因此空调维修技术人员在安装调试现场,应该多观察机组的运行状态,适当的调整化霜关键参数。即可达到完美化霜效果!



5,空调智能化霜板实物接线图:

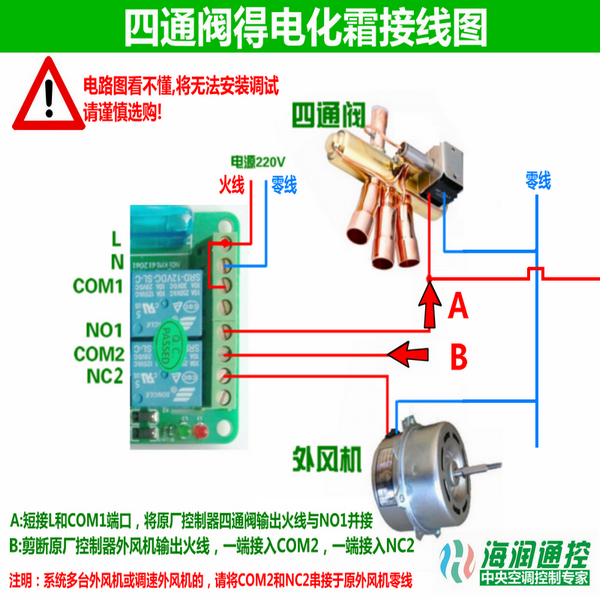

空调空气能化霜控制器接线图

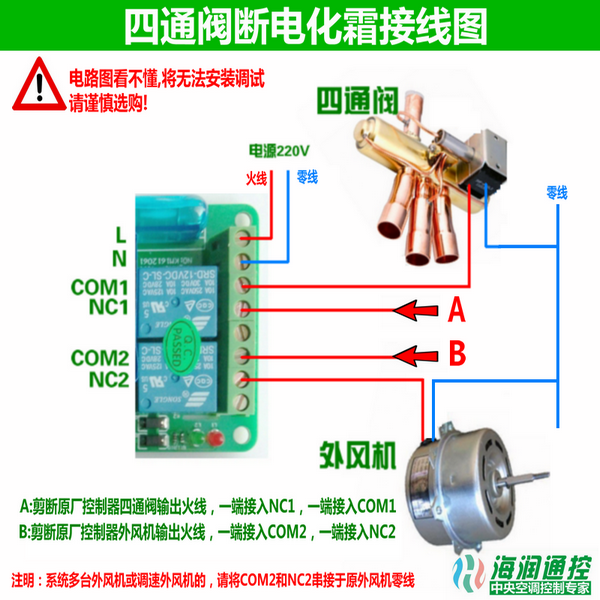

空调空气能化霜控制器接线图2

特别提醒:

1、化霜四通阀得电模式:

一般情况下,空调机组均为四通阀断电化霜,空气能机组均为四通阀得电化霜。但是也有个别厂家机型是相反的,技术人员在现场应该以机组的实际化霜四通阀动作情况,选择合适的接线方式。

2、多外风机的接线方法:

系统为多外风机或者调速外风机的,请将原外风机控制回路中的零线剪断,接入化霜器COM2与NC2端口即可。

3、手动化霜操作方法:

控制器通电运行状态,长按“确定”键5秒,进入手动化霜,数码管显示“三三三”化霜符号。

当机组制热初次运行或者雨雪恶劣天气积雪过多时,可以进行直接手动化霜操作。

手动化霜启动条件和结束条件与自动化霜控制逻辑相同,但不受化霜周期时间限制。

手动化霜结束后,除霜周期将复位清零,重新计时。
