海润通控中央空调通用控制器的安装须知

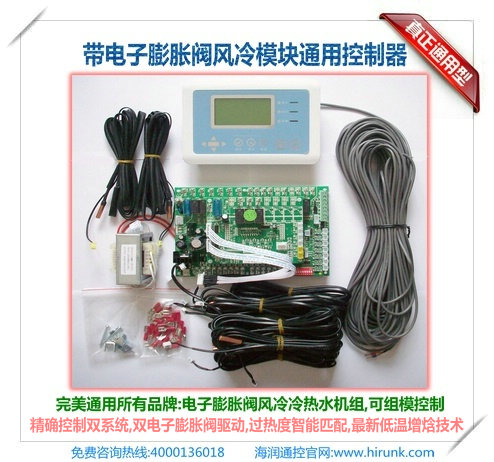

海润通控中央空调通用控制器系列产品,在空调维修安装调试时有以下几点,需要广大客户注意;

1,控制器布线规范;

请严格按照说明书中的接线图进行正确接线;避免由于错误接线导致主板损坏或其它损失。

安装布线时,请遵循强弱电线路分开走线的原则,尽量使控制主板与接触器距离保持在5CM以上,机组周边有变频设备,应按规范做屏蔽措施。以免受强电磁干扰。温度传感器探头安装,严禁长期浸泡水中,影响传感器感温精度与寿命。如果安装于盲管,要将盲管里的积水排干,将探头插到盲管底部接触良好,再将盲管空隙用导热硅胶封死。一般建议将探头直接安装于水管或铜管外壁扎紧并做好保温即可。

2,必须使用海润通控原配温度传感器;

有些客户为了安装方便,直接使用空调机组原有温度传感器,直接导致控制系统无法正常工作。这是因为温度传感器的阻值和温度系数不同。具体原因,请点击这里

3,温度传感器连接线的加长;

海润通控所有中央空调通用控制器产品,标配温度传感器线长,均充分考虑到维修现场实际情况,都特别加长设计,可以满足绝大部分空调故障机组的使用。特殊情况必须加长的,请选择低线阻的纯铜连接导线,尽量选择线径较粗的连接线,严禁使用网线做为加长线。必须将延长线接头连接好,建议用压线帽充分压接良好。有条件的最好用电烙铁焊接。严禁简单的手扭连接,由于空调机组周围湿度较大,一段时间后铜线氧化会产生接触电阻,也会导致控制系统出现潜在故障。

4,保护电路的连接;

对照随货产品说明书中的电路图,海润通控中央空调通用控制器保护电路均有保护公共端(电路板上一般标注为COM),此端口是所有保护端口的反馈信号公共接点,因此在连接保护电路时,须将所有保护端与保护公共端形成通路,机组没有的保护,(设置屏蔽的除外)也须将保护端与其短接,否则控制系统将故障报警。保护电路中的“远程开关,外部联锁,线控开关,紧急停机开关”等特殊功能端口,很多故障机组没有对应的功能,这些特殊功能端口也须与保护公共端短接屏蔽,否则控制系统将处于待机状态。

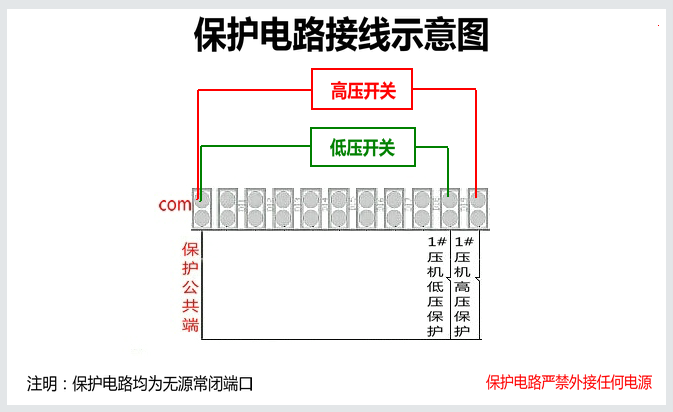

保护电路接线示意图

5,通讯线连接;

海润通控中央空调通用控制器有部分产品线控器通讯线需要与主板连接,在线控器背面有专门的接线标签,按照通讯线的颜色区分12V,GND,A,B。请按标签正确接线。海润通控标配的通讯线根据产品不同一般为5-30米,需要加长的请在购买前咨询确认。现场加长,需要选择标准的通讯专用线。通讯线选择不当或者接线错误,主板上的通讯灯会熄灭,正常时主板通讯灯(一般为绿色)会有规律闪烁。风冷模块机主板与主板之间组网通讯接线,敬请点击这里



6,开关电源板接线;

海润通控中央空调通用控制器,现已逐步升级为采用开关电源作为控制的主电源。与传统的变压器相比运行更稳定,对电网电压的波动具备宽幅稳压功能。同时开关电源管理芯片具备多重保护,为控制器稳定运行提供了坚实可靠的保证。开关电源板安装接线注意事项请见下图:

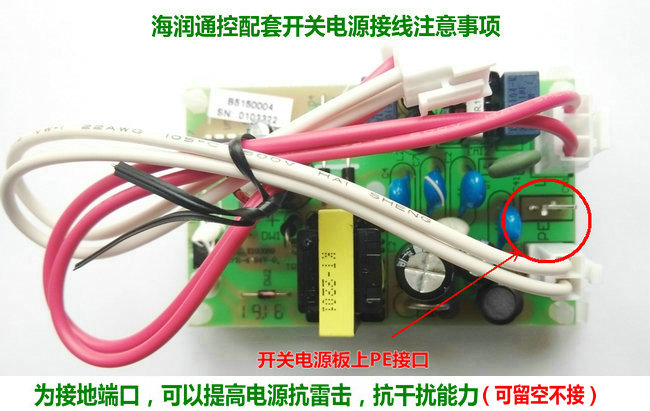

开关电源板接线



7,控制主板输出端口;

海润通控中央空调通用控制器主板输出端口,除标明可以直接带负载的以外,均是输出为对应负载接触器线圈,严禁直接带负载。

8,机油预加热功能;

为了避免压缩机在冬季开启时可能因冷冻油温太低,导致压缩机损坏。海润通控中央空调通用控制器均内置了压缩机油预加热保护程序,冬季制热在控制器首次通电时,会自动启动机油预加热保护程序。默认为60分钟,此时线控器会有符号提示。也可以根据说明书将此程序关闭,即进入控制系统设置菜单,将机油预加热默认60分钟调整为0,屏蔽机油预加热功能。

9,产品说明书;

海润通控随货均配有详细产品说明书,客户收到货后,可将随货说明书中的关键参数设置和故障代码内容拍照复印备查。特殊需要请在订货前说明,产品说明书请妥善保管,遗失不补。因中央空调机型众多,海润通控每款产品的程序版本会因客户的故障机组不同而有差异,请务必以随货产品说明书为准。特殊情况需要查询的,必须提供下单购买者手机号码,以便于我们查询发货记录,核对程序版本(同时也保护最初购买者的利益)。

10,保修标签;

海润通控所有产品的主板及线控均贴有保修标签,该保修标签是保修唯一凭证。不得撕毁,否则将影响保修。客户有特殊要求,需要与海润通控客服提前说明备案。



以上问题,是我们售后服务经常遇到的客户咨询内容,特此统一说明。希望广大客户在安装调试海润通控产品前,仔细阅读随货产品说明书,并对照电路图正确接线,在安装过程中有任何问题,欢迎联系海润通控。我们会有专业技术人员协助您解决安装改造时出现的各种问题!
