螺杆式冷水机组电子膨胀阀正确接线与故障检测

中央空调螺杆式螺杆式冷水机组很多机型采用电子膨胀阀作为节流部件,螺杆机组电子膨胀阀一般采用二相四线制步进电机驱动。螺杆机组电子膨胀阀目前在国内市场主要由外资品牌垄断,品牌主要有丹佛斯Danfoss,艾默生Emerson,卡乐CARE,斯波兰SPORLAN。

由于品牌不同,各个厂家采用的线色均不统一。给售后维修市场带来诸多不便。海润通控根据市场主流的电子膨胀阀品牌型号。将螺杆机组常用的电子膨胀阀各品牌线色与接线方式全部标明。方便广大中央空调维修技术人员查阅!

一、丹佛斯电子膨胀阀接线方式与线色区别

丹佛斯电子膨胀阀接线方式与线色

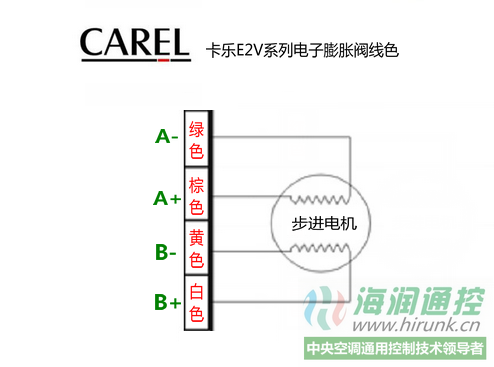

二、卡乐电子膨胀阀接线方式与线色区别

卡乐电子膨胀阀接线方式与线色区别

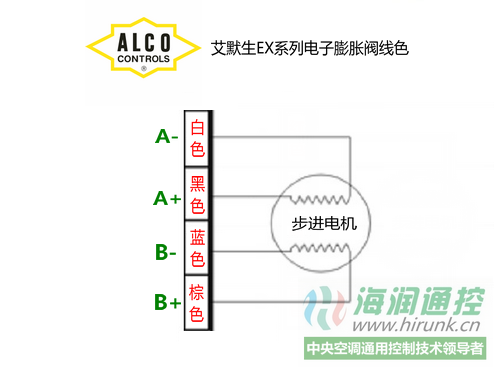

三、艾默生电子膨胀阀接线方式与线色区别

艾默生电子膨胀阀接线方式与线色

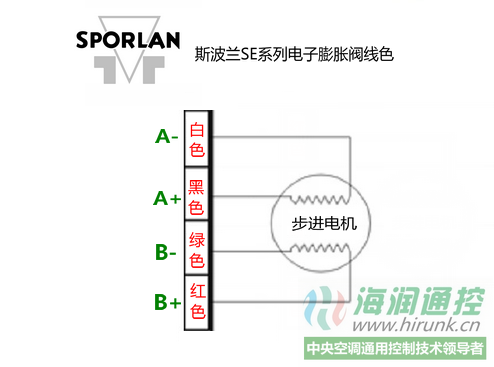

四、斯波兰电子膨胀阀接线方式与线色区别

斯波兰电子膨胀阀接线方式与线色

螺杆式冷水机组电子膨胀阀如何检测?

由图中可以看出,螺杆式冷水机组电子膨胀阀内部是两相四线制步进电机,2组绕组线圈。现场可以拨下接线插头,用万用表电阻档测量,每组线圈的阻值正常应为50欧左右。正负误差不得超过10%。不同绕组之间,阻值应为无穷大。

注明:上述资料仅供参考,因各厂家的产品不断更新,线色可能有所不同。应以厂方的技术手册为准!

螺杆式冷水机组电子膨胀阀如何手动开阀?


空调维修创新工具--海润通控四线电子膨胀阀手动调阀器

海润通控四线电子膨胀阀手动调阀器,专为空调组装生产工序或空调维修时需要手动或者自动打开电子膨胀阀而设计。采用进口驱动芯片,具备智能调流功能,确保足够驱动力矩,控制不同大小的DC12V~24V双极四线电子膨胀阀。全中文液晶显示,可显示膨胀阀开度实时变化,现场操作直观方便。

在空调维修或空调组装时,由于空调机组处于关机状态,电子膨胀阀一般也处于关闭状态。给抽真空和冷媒充注造成很多困扰。通过电子膨胀阀开阀器,可以很方便的手动或自动打开电子膨胀阀,完成开阀功能。

产品尺寸:50mmX40mm  小巧玲珑,方便随身携带,中央空调维修创新工具。

海润通控四线电子膨胀阀手动调阀器

四线电子膨胀阀调阀器接线图



 海润通控四线电子膨胀阀手动调阀器

淘宝购买链接:https://item.taobao.com/item.htm?id=38373476297
