空调控制板维修-风冷模块冷水机组电路维修改造实例

故障机组:天鹅牌风冷模块冷水机组

故障机组品牌简介:合肥天鹅制冷科技有限公司,是中国最大的军用空调制造商、中国最大的特种空调研发生产基地,中国知名的陆海空军工制冷专业公司

故障机组情况:该项目安装天鹅牌风冷模块冷水机组共10台,每5台为一组。每台机组为4台压缩机,其中一组控制系统故障。

控制器选配:选用海润通控四系统风冷模块机组通用控制板,1只触摸式全中文线控器+5块四系统控制主板组成的一组通用控制系统。

海润通控四系统风冷模块机组通用控制板,采用原装进口高速大容量单片机芯片,硬件的输入输出信号均采用光电隔离加双重滤波电路设计。内置智能四级抗干扰,智能化霜,智能防冻程序。先进的空调系统能量调节逻辑程序,兼容所有品牌各种不同类型风冷模块机组空调产品。所有系统控制参数均可开放设置,通用性、稳定性超强。

下图为海润通控风冷模块机组通用控制器在天鹅风冷模块机组的维修改造实例:

风冷模块机组控制板维修改造实例

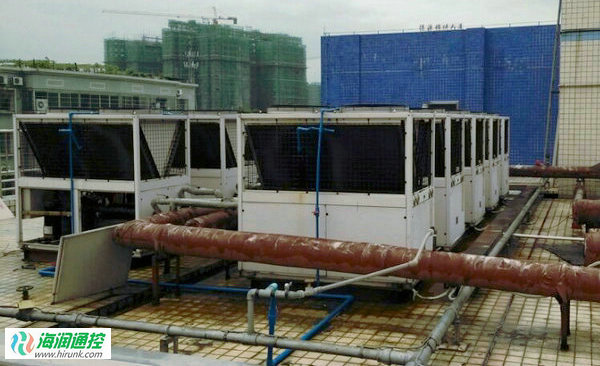

故障机组全貌

风冷模块机组控制板维修改造实例

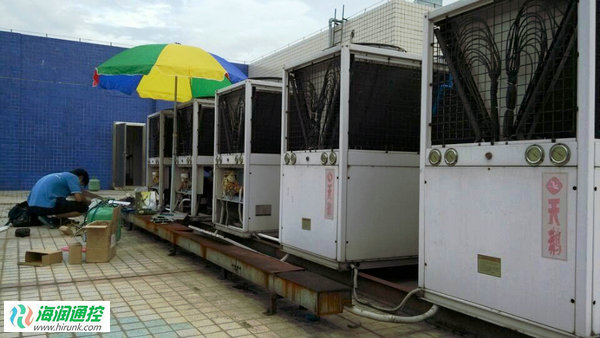

维修改造开始

风冷模块机组控制器维修改造实例

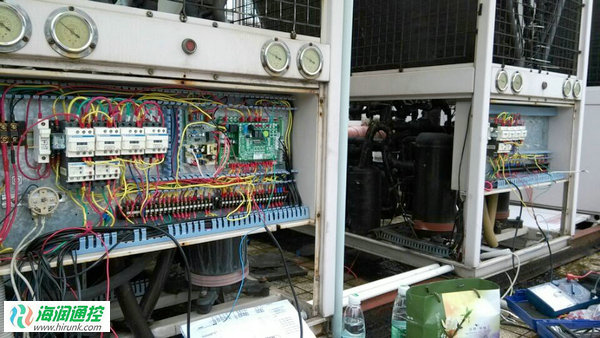

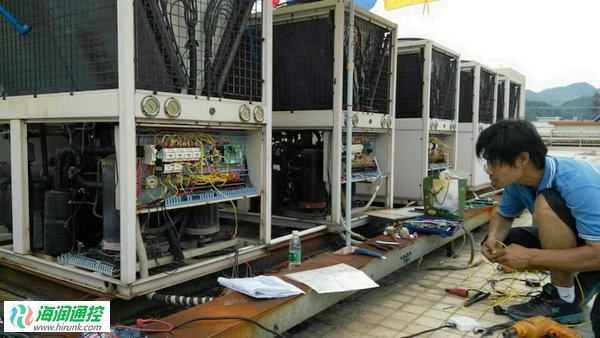

技术人员接线中

风冷模块机电路板维修

拆除原机故障控制主板

风冷模块机控制板维修

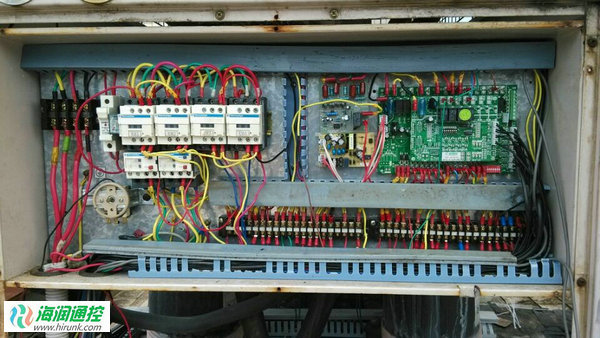

换装海润通控风冷模块机组通用控制主板

风冷模块机控制器维修

多机组线路组模对接

海润通控风冷模块机通用控制器

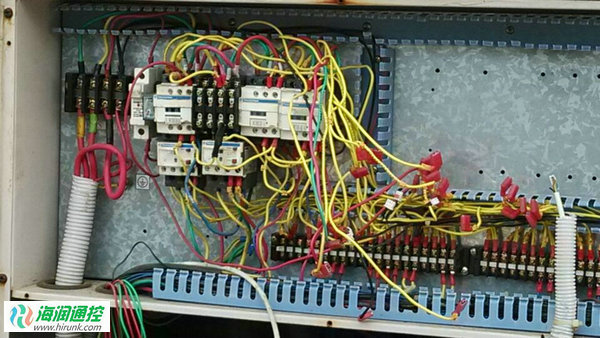

线路整理恢复,改造完成

 海润通控风冷模块机组通用控制器>>>点击这里,了解产品详情

注明:以上天鹅风冷模块机组的维修改造实例,由海润通控客户友情提供,特此鸣谢!
