空调电子膨胀阀5芯与6芯线圈故障测量方法

空调电子膨胀阀的品牌主要有三花Sanhua,鹭宫saginomiya,丹佛斯Danfoss,艾默生Emerson,卡乐CAREL,盾安DunAn,不二工机fujikoki 等,在空调维修工作中,我们需要现场检测空调电子膨胀阀线圈正常与否。一般可以通过万用表测量线圈的电阻值,判断空调电子膨胀阀线圈是否正常。目前空调电子膨胀阀线圈主要分为三种;5线线圈,6线线圈。不同品牌的空调电子膨胀阀,线圈的标称阻值基本一致,差异不大。

空调电子膨胀阀各组线圈的阻值误差容许最大不可超过10%,因为空调电子膨胀阀线圈内部构造的原因,线圈的内部铜导线线径非常细,空调厂家生产工艺的控制及绝缘材料的灌封工艺都会导致阻值的细微变化。空调电子膨胀阀使用运行一段时间以后,会受到周边环境温度及控制器输出电流变化的影响。线圈也容易产生匝间短路,这样就会导致线圈阻值变化较大。线圈阻值不平衡,会导致膨胀阀的驱动力矩不正常。这就是空调电子膨胀阀线圈损坏的直接原因。因此通过测量线圈阻值,是检查空调电子膨胀阀线圈正常与否的最直接方法。

海润通控技术部为了方便广大空调维修技术人员在现场正确的检测空调电子膨胀阀线圈,特别将最大脉冲步数480步和500步的电子膨胀阀5线线圈,6线线圈的正确测量方法与正常的标称阻值,标明如下:

空调电子膨胀阀插头

由上图所示,空调电子膨胀阀插头可以分为两面,分别是触点面和卡扣面,我们通过插头的触点面,有万用表的表笔就可以,很方便的测量出线圈的阻值。所以,以下测量方法均按照触点面这一面来进行。由于空调电子膨胀阀线圈阻值较小,测量时应选择万用表的100Ω电阻档进行测量。(提醒:无论是何种规格的电子膨胀阀插头,公共端一般均在插头的最左侧或者最右侧。

空调电子膨胀阀5芯线圈故障测量方法--(各线圈之间正常阻值)注明:1为公共端VCC

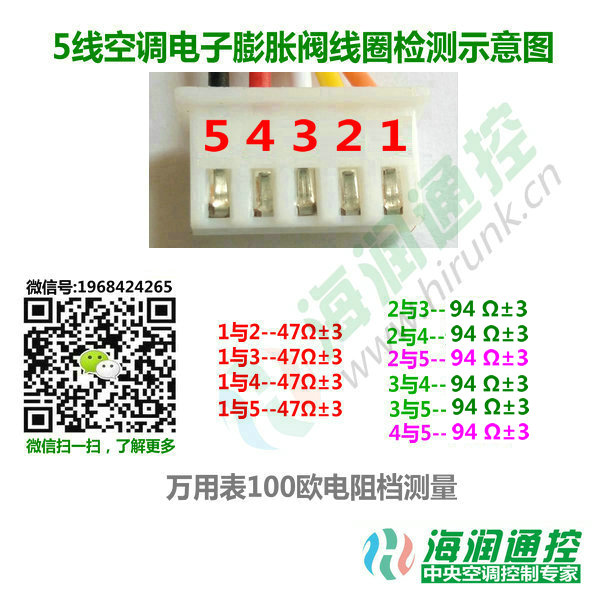

5线电子膨胀阀线圈测量方法

空调电子膨胀阀6芯线圈故障测量方法--(各线圈之间正常阻值)注明:1、2为公共端VCC

6芯线电子膨胀阀接线

提醒!上图中47~94欧阻值数据,为市场上常见的480步和500步电子膨胀阀。

2000步电子膨胀阀线圈阻值正常一般为150~300欧左右,

测量方法可参照上述图例,具体以电子膨胀阀厂家技术资料为准。

注明:上图中膨胀阀插头是市场上主流品牌选用的规格,不同规格的插头空调电子膨胀阀线圈检测方法,需要查阅空调电子膨胀阀厂方的技术资料,也可以咨询海润通控微信客服:2363012133。我们将协助您检测判断。


空调电子膨胀阀正转反转线序调整方法请点击这里查阅



 如需了解4线电子膨胀阀线圈正确测量方法,请点击这里查阅
